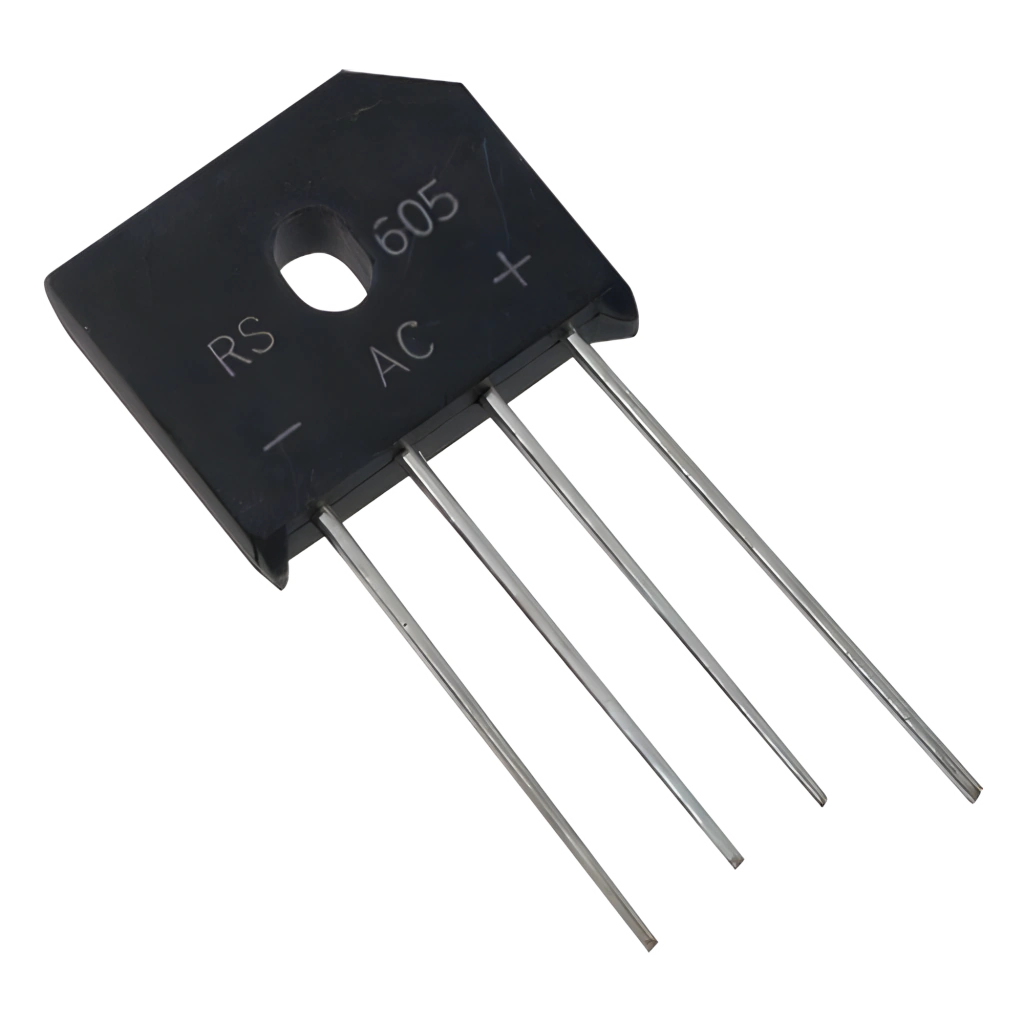

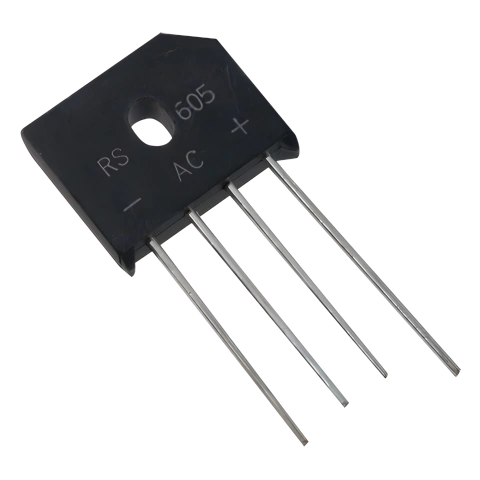

Puente Rectificador en Línea de 6 Amp., 600 PIV, Silicio, 420 RMS.

Características Principales Capacidad de corriente hasta 6 amperios Tensión de pico inverso hasta 600 V Material de silicio para alta eficiencia Tensión eficaz de 420 V RMS Diseño compacto para fácil integración Especificaciones Eléctricas VRRM: 600 V VRMS: 420 V VDC: 600 V IO: 6.0 A IFSM: 150 A I2T: 93.3 A²/s VF: 1.1 V IR: 5.0 μA Temperatura de operación: -55°C a +150°C Características Físicas Material: Silicio Terminales: Plata sobre cobre Clasificación de flamabilidad: UL 94V-0 Clasificación UL: Componente reconocido archivo #94233 Posición de montaje: Cualquier posición Resistencia térmica: 3.1°C/W (Junction-case) 8.6°C/W (Junction-ambient) Características de Sobretensión Corriente de sobretensión: 150 A (pico) Corriente de sobretensión repetitiva: 100 A (50 Hz 1 ciclo) Corriente de sobretensión no repetitiva: 1000 A (8.3 ms onda senoidal) Dimensiones Mecánicas Todas las dimensiones en pulgadas (milímetros): Altura: 0.935' (23.7 mm) Ancho: 0.895' (22.7 mm) Profundidad: 0.300' (7.5 mm) Distancia entre terminales: 0.700' (17.8 mm) Diámetro de terminales: 0.052' (1.3 mm) a 0.048' (1.2 mm) Información de Empaque Tipo de empaque: BULK PACK Código de empaque: RS-6 -B Unidades por caja interior: 200 Dimensiones caja interior: 236 x 236 x 34 mm Unidades por cartón: 1 600 Dimensiones cartón: 497 x 255 x 162 mm Peso bruto: 13.6 kg (caja) / 14.5 kg (cartón) Gráficas de Desempeño Fig. 1: Característica típica de voltaje directo instantáneo Fig. 2: Capacidad de corriente de sobretensión Fig. 3: Característica típica de voltaje inverso Fig. 4: Curva de derating de corriente directa Notas Importantes La resistencia térmica se especifica para montaje en disipador de calor Componente libre de plomo (cumple con RoHS) La medición se realizó a 1 MHz con voltaje inverso de 4.0 volts No diseñado para aplicaciones médicas o de soporte vital sin aprobación escrita
